產品中心

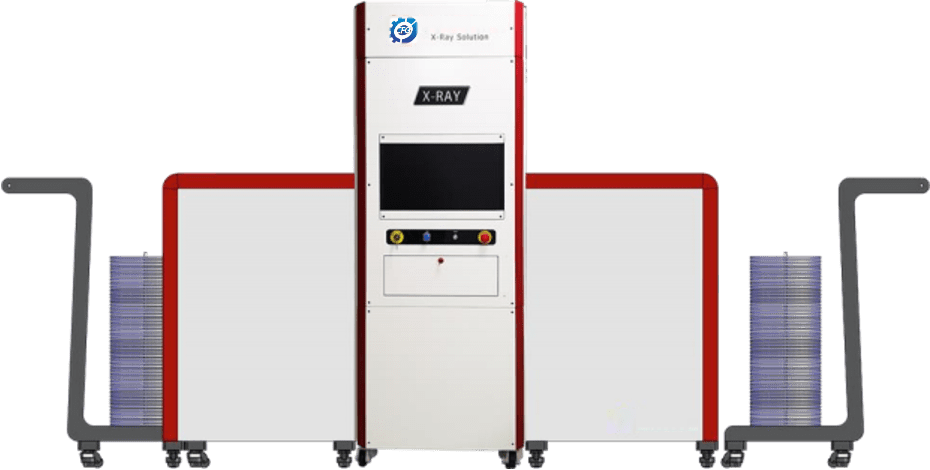

產品名稱: X-RAY在線點料機
產品類型: 貼片機周邊設備
產品型號: 1L-100
產品產地: 中國
- 產品描述

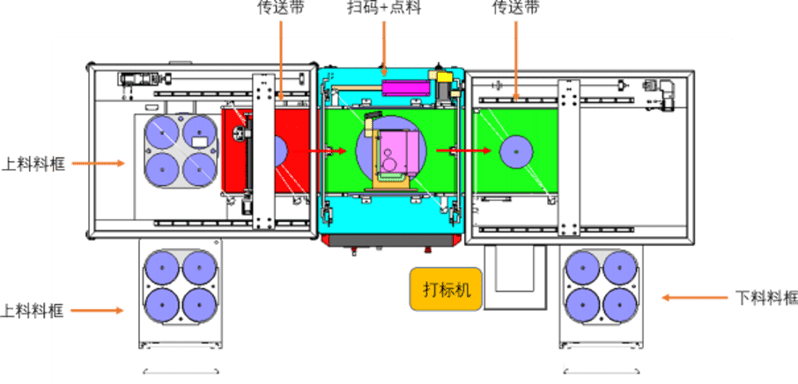

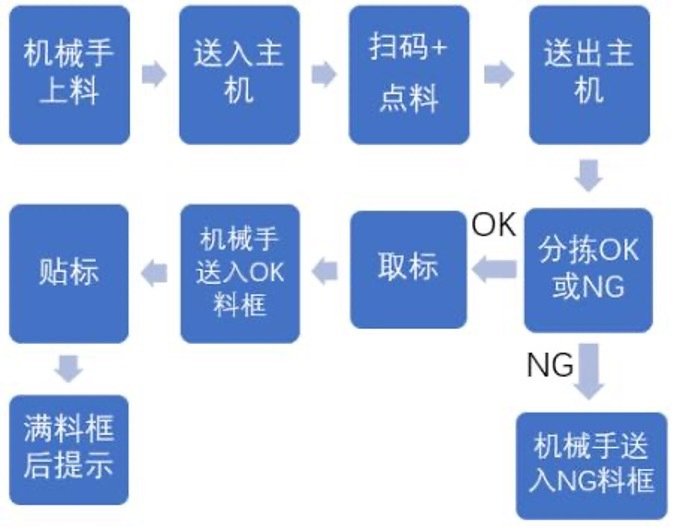

一. 設備工作流程圖
二. 設備優勢
1. X 射線源采用 80kV 美國 Oxford 牛津 X 光管，壽命更長，免維護。
2. 超清 17 英寸數字平板探測器。
3. 超快速點料， 每盤只需約 10 秒。
4. 可點最大 17 英寸（約 430mm）直徑/長寬的，含防潮袋的料盤或托盤料等。
5. 采用人工智能深度學習算法， 永久更新，支持對 MES 、 ERP 等管理系統對接 。
6. 無需提前錄入廠內料盤資料，直接使用。
7. 比傳統點料機大幅度提高效率、準確率，節省人力，大大縮短物料出入庫時間。
8. 支持記錄工單號，和點料記錄查詢&統計。
三. 設備參數
X 射線源
類型
微焦斑
管電壓
80kV
管電流
700μA
焦斑尺寸
30μm
平板探測器
類型
超清數字平板
有效面積
430mm*430mm
像素尺寸
139μm
分辨率
3072*3072
料盤點料
最大尺寸
17 英寸(約 430mm)
最大高度
88mm
最小元器件
英制 01005 (公制 0402)
點料速度
約 10 秒/盤
點料精度
大于 99.98%
物料種類
盤裝卷料、托盤物料等，含防潮袋亦可
整機
尺寸
長3000mm，寬 2000mm，高 2000mm
凈重
3000kg
電源
AC110 -220V 50/60HZ
最大功率
4800W
工控電腦
I7 -9700 CPU, 32G RAM, 256G 固態+8T 機械硬盤
顯示器
24 寸 HDMI 顯示器
管理系統對接
MES、ERP等
工作流程
上料
料?推入后機械手自動上料，支持 7 到 15 寸料盤
最大上料數量
200 盤(按 8 毫米厚度的 7 寸料盤計算)
條碼掃描
可掃描條形碼、二維碼
料盤傳送
皮帶自動傳送
貼標
點料后自動打印并粘貼標簽，自動上傳數據
下料
機械手自動放入料?內
安全保障
輻射泄露量
無，國際標準:低于 1 微?弗。
后?安全互鎖
一旦開? X 光管立即斷電，?開時無法開啟 X 光。
急停按鈕
位于操作位旁， 按下立刻斷電。
四. 速度和準確率
截至目前，各尺物料的點料時間和準確率如下。隨著我們的算法更新?lián)Q代，數據庫越來越豐富，點料速度會越來越快，準確率越來越高。
料盤尺寸
物料大?。ㄓ⒅疲?/span>
數量
精度
點料速度
7英寸（180mm）
01005
40000
99.98%
9-10s
7英寸（180mm）
0201
20000
99.99%
9-10s
7英寸（180mm）
0402
10000
99.99%
9-10s
7英寸（180mm）
0603
5000
99.99%
8-10s
10英寸（254mm）
1206
5000
99.99%
9-10s
15英寸（380mm）
1206
10000
99.99%
9-10s
五. 人工智能深度學習算法
點料軟件采用了人工智能深度學習算法，不需要將元器件和算法綁定，而是使用AI來自動識別元器件，并自動應用算法。該算法能學習點過的元器件數據，如：
1. 長寬比率；
2. 元器件每個邊角的角度；
3. 由內到外元器件之間的斜率；
4. 由內到外元器件圖像的變形規律等等。

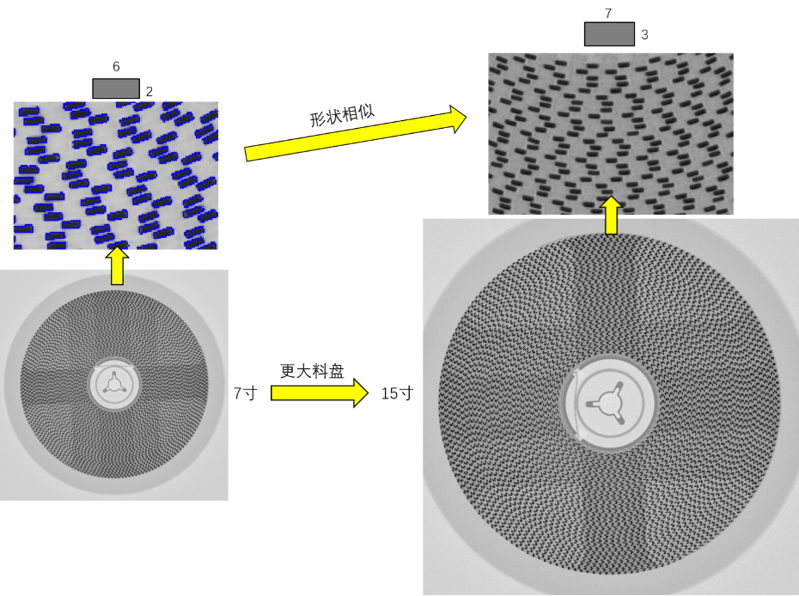

隨著元器件的點算次數越來越多，點料的結果也越來越準確。遇到類似的元器件，更大的料盤，也能輕松應對。
六. 云端數據庫
每一臺設備都可以連接到我們的云端數據庫，設備點料的數據和圖片都會上傳到云端，設備也會自動從云端下載最新的數據庫。工程師還會根據每臺設備收集的圖片和數據，在后臺優化算法，定期更新到數據庫中給客戶使用。
久而久之，設備點料的準確率會越來越接近100%，元器件種類的覆蓋率也會越來越廣。當一臺設備遇到一種新的元器件，而這種元器件的數據存在我們的數據庫里，軟件就可以直接調用，效率、準確率和覆蓋率更高。

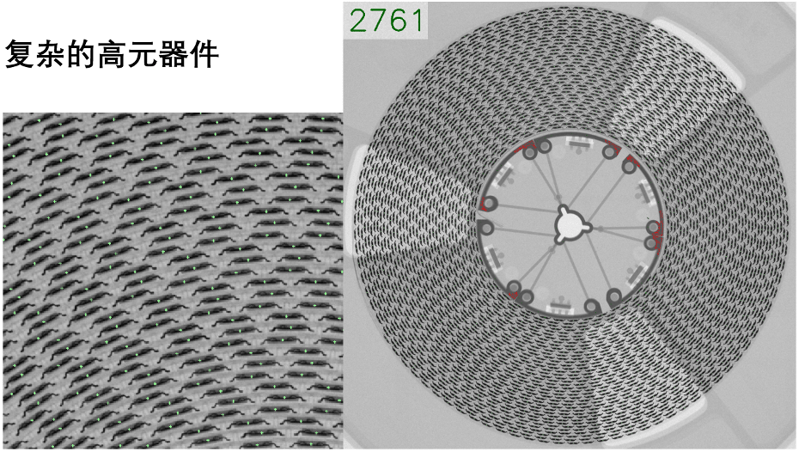

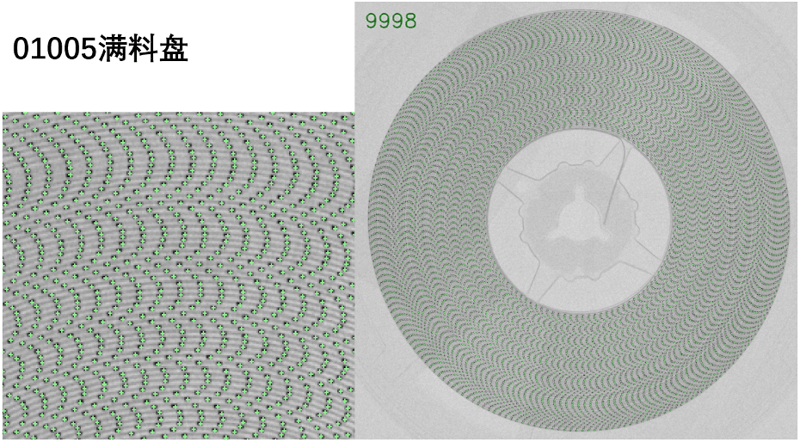

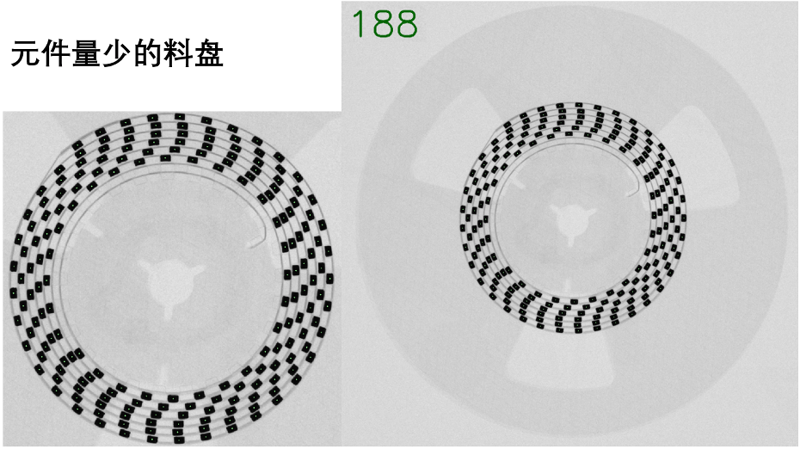

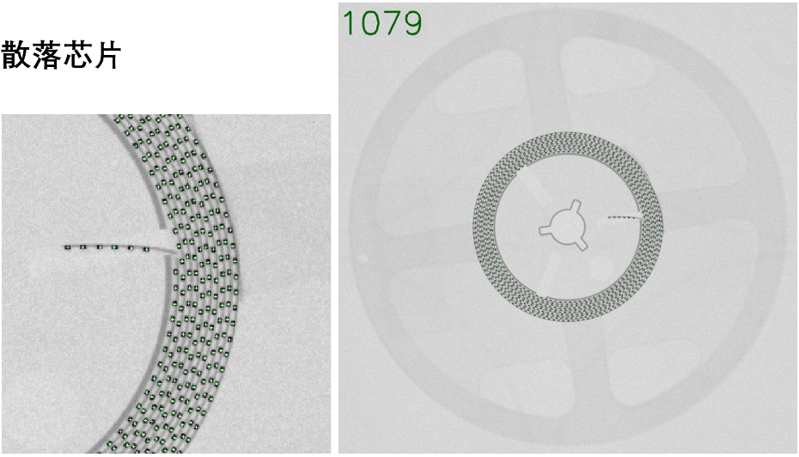

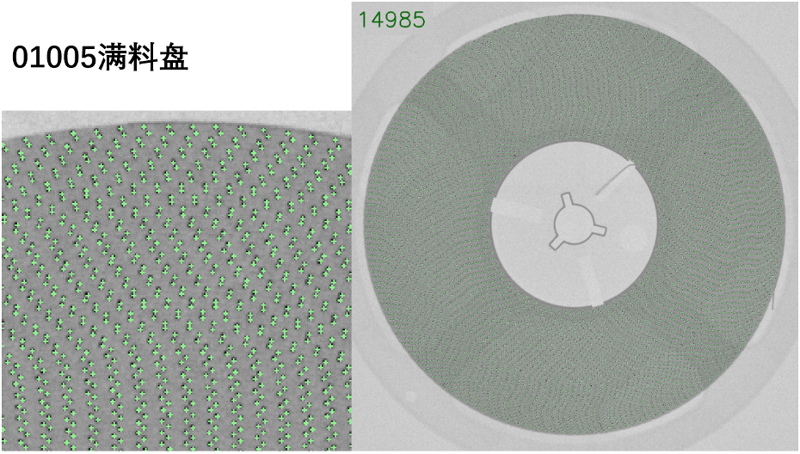

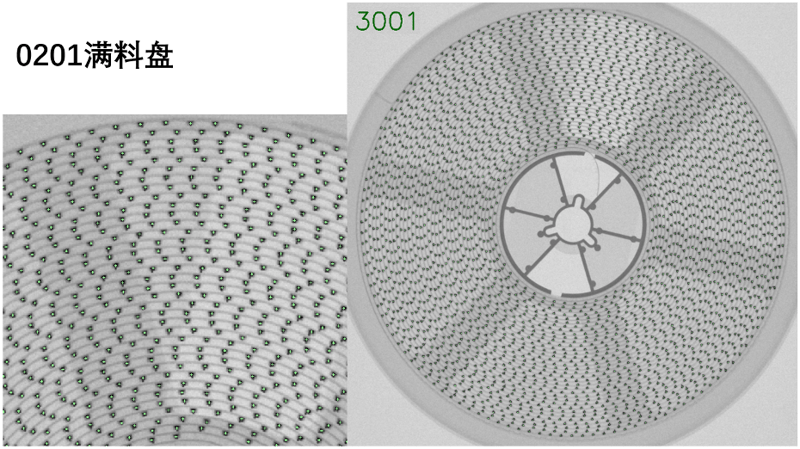

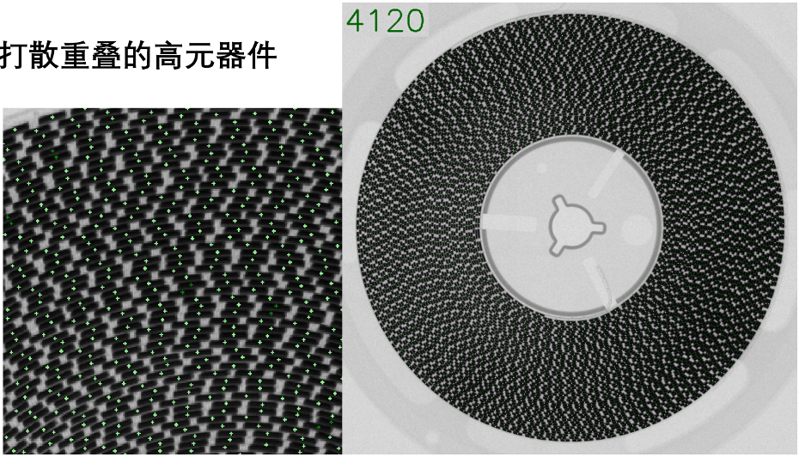

七. 樣圖
