產品中心

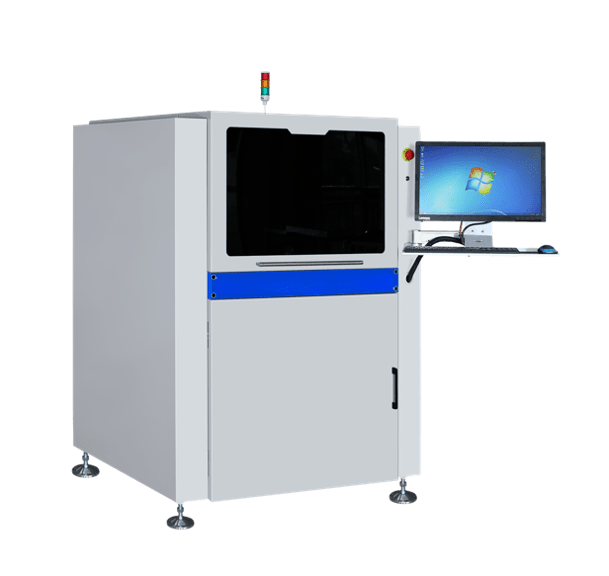

產品名稱: 自動鋼網檢測機
產品類型: 貼片機周邊設備
產品型號: CFG-002
產品產地: 中國
- 產品描述
一，設備優勢：
1，鋼網來料驗證：來料檢查，驗收管理，開孔正確性檢查研究；
2，鋼網清洗檢查：鋼網清洗效果確認，堵孔管理，鋼網張力，精度變化管控；
3，解決問題，降低成本：印刷發生工藝難點和問題時，提供對比和數據參考，給改善提供直觀，可靠的依據；并減少鋼網開孔次數，提高生產一次成功率，提高工藝研究效率。
4，工藝研究參考：鋼網精度對比，鋼網開孔供應商能力評估；下錫量提前模擬，進行開孔合理性研究；鋼網張力，精度變化管控，參數參考；各種祥細，精準數據，提供客觀參考；
二. 設備規格：
序號
項目
規格
1
自動鋼網網孔測試
位置、尺寸、數量、異物、張力、毛刺、多孔
2
鋼網開孔檢測、上傳
500 萬像素、6.9um 光學分辨率可檢測最小 80μm 開孔，最小 30μm 以上多孔
3
自動張力測試、上傳
高精度張力計，任意多位置測試精度： ±1N.cm，張力范圍：0~60N
4
自動激光對焦、測距
使用激光方式快速精準對焦、并可測量網框變形等
5
條形碼掃描信息管理
可通過條形碼掃描快速管理程序和數據
6
自動離線程序設計軟件
離線自動 GERBER 文件程序設計軟件
7
GERBER 自定義功能
可自設定 GERBER 定義
8
GERBER 對比檢查功能
鋼網 GERBER 與 CAD/BOM、PCB GERBER 文件進行對比檢查
9
SPC 數據統計軟件
SPC 統計與數據報表功能
10
MES 系統數據對接上傳
MES 信息上傳與管理功能
11
鋼網變形掃描存盤
整體掃描鋼網網面變形并存文件
三，選配功能與項目
項目
選配項
鋼網信息管理軟件系統
可選配，可達到鋼網的全鏈信息數據化、智能化的軟件管理，并可按要求修改與定制
智能鋼網存儲管理柜
可選配智能鋼網存儲管理柜，配合鋼網管理系統，對鋼網進行全智能化存儲和管理、記錄、追溯
3D 鋼網厚度測量
顯微直觀測量鋼網、階梯鋼網切面孔壁厚度檢測分辨率: 0.4um，測量精度: 2um;
SECS GEM 系統對接
SECS GEM 系統對接
PCB 焊盤采點、檢測功能
可針對 PCB焊盤進行采點、尺寸、位置檢測與核對、調整，虛擬印刷技術核對 GERBER 文件和鋼網、PCB 實物，在線掃描，離線完成對比
2500 萬像素機型
選配 2500萬像素，4.1um 分辨率，21*21mm FOV，可檢測最小35μm開孔，最小12μm以上破損、多孔
大尺寸機型
可選配 支持1200*900*60mm以下網框，檢測范圍: 780*980mm，更大尺寸產品需定制
刮刀直線度檢測功能
選配項 按刮刀型號、外觀定制專用檢測治具
自動鋼網調寬、夾緊機構
可選配 自動鋼網調寬、夾緊機構
鋼網變形掃描檢測
掃描檢測鋼網網面變形、破損
治具翹曲檢測
定制 自動激光檢測治具平整度
網框平整度檢測
定制 自動激光檢測網框平整度
高精度校正玻璃板
高精度校正玻璃塊，可自動按程式校正設備，玻璃板綜合精度<5um
深圳市創豐高機械設備有限公司優勢：
1. 深圳市創豐高機械設備有限公司是一個專業的擁有十幾年SMT經驗的工程團隊組成，為您提供專業的技術工程，配件服務，SMT周邊設備及解決方案.
2. 我們公司在大量的機器與配件庫存，能在第一時間內發貨并提供最優的方案 。
3. 經營理念：誠信，務實，創新并堅信一起攜手共創輝煌。
4. 售后服務：如果您收到產品有任何的問題，我們都會在第一時間回復并幫您解決問題.
